产品描述:
焊枪的基本概念与工作原理

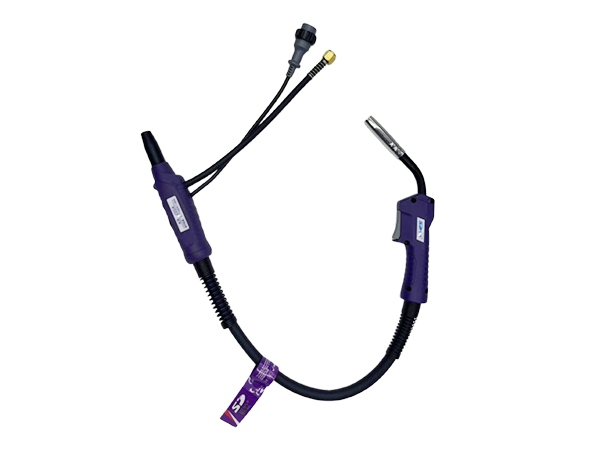

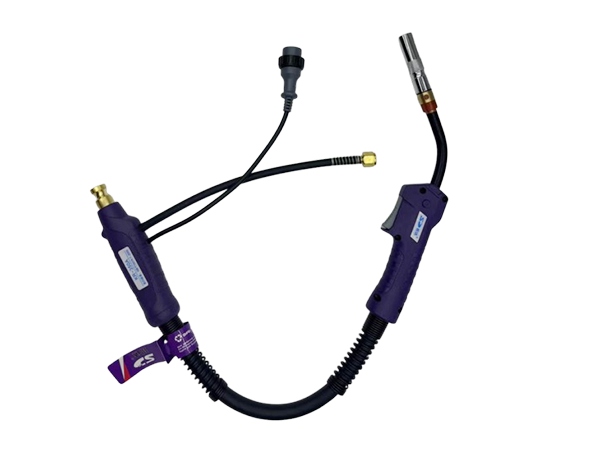

基本概念:气保焊枪是气体保护电弧焊设备中的关键部件,主要用于熔化极气体保护焊(如二氧化碳气体保护焊、氩弧焊等)。它在焊接过程中,通过送出焊丝并在其周围形成保护气体氛围,以防止空气中的氧气、氮气等对焊接熔池产生无益影响。
工作原理:当焊接开始时,电源为焊丝和焊件之间提供电弧所需的电能。在电流通过焊丝时,焊丝端部因电阻发热而熔化形成熔滴,同时保护气体从焊枪的特定通道喷出,围绕在焊丝和熔池周围。熔滴在电弧的作用下过渡到焊件的熔池中,随着焊枪的移动,熔池金属冷却凝固形成焊缝。保护气体的存在效果优良隔离了空气,确认焊缝质量。
气保焊枪的结构组成
导电嘴:导电嘴是气保焊枪中非常重要的部件,它直接与焊丝接触,主要功能是将焊接电流传导至焊丝。导电嘴的材质通常具有良好的导电性和性能,例如铜合金。其内径尺寸要与焊丝直径准确匹配,以确认良好的导电性能和焊丝的顺畅送进。如果导电嘴磨损或内径不合适,可能会导致送丝不畅、电弧不稳定等问题。
喷嘴:喷嘴位于焊枪的前端,其作用是将保护气体均匀地喷射到焊接区域。喷嘴的形状和尺寸会影响保护气体的覆盖效果。常见的喷嘴形状有圆柱形和圆锥形,不同形状的喷嘴适用于不同的焊接工艺和要求。例如,圆锥形喷嘴在某些情况下能够提供更集中的气体保护,有利于在狭小空间或对气体保护要求较高的场合进行焊接。
送丝机构:送丝机构是气保焊枪的核心组件之一。它包括送丝轮、压丝轮和送丝电机等部分。送丝轮通过与焊丝之间的摩擦力将焊丝从焊丝盘输送到焊接区域,压丝轮则起到辅助送丝和调节送丝压力的作用。送丝电机的转速可以根据焊接参数的要求进行调节,以控制焊丝的送进速度,确认焊接过程中焊丝的熔化速度与送进速度相匹配。
枪体与手柄:枪体是整个焊枪的主体部分,内部包含了各种通道和线路,如导电线路、气体通道等。手柄则是为了方便操作人员握持,其设计性能稳定原理,能够减少操作人员在长时间焊接过程中的疲劳感。手柄上通常还设有控制开关,用于启动和停止焊接操作。
气保焊枪的保护气体类型及作用
二氧化碳(CO₂)气体:在二氧化碳气体保护焊中,二氧化碳作为保护气体使用。它的主要作用是隔绝空气,防止空气中的氧气和氮气进入焊接熔池。二氧化碳气体价格相对较低,资源丰富,而且在焊接过程中,它还能够对熔池产生确定的冷却作用,有助于控制熔池形状和焊缝成形。不过,二氧化碳气体也有一些缺点,如焊接时飞溅较多,焊缝可能会出现确定程度的氧化。
氩气(Ar):在氩弧焊中,氩气是主要的保护气体。氩气是一种惰性气体,化学性质非常稳定,几乎不与任何金属发生化学反应。因此,它能够为焊接熔池提供极为纯净的保护环境,特别适用于焊接有色金属(如铝、镁及其合金)和不锈钢等对焊接质量要求较高的材料。氩气保护下的焊缝质量好,焊缝表面光滑、美观,氧化程度比较低。
混合气体:除了单一气体保护外,还可以使用混合气体,如氩气-二氧化碳混合气体。这种混合气体结合了氩气的稳定性和二氧化碳的一些优点,能够在确定程度上减少纯二氧化碳气体焊接时的飞溅问题,同时还可以降低成本。混合气体的比例可以根据具体的焊接材料和工艺要求进行调整。
